DIBUJOS ISOMETRICOS

1. CONTENIDO

• Definición

La palabra isométrico significa "de igual medida" y proviene del prefijo "isos" que significa igual y de la palabra métrico que expresa o significa "medida".

Por ende, isométrico se refiere a aquel dibujo tridimensional que se ha realizado con los ejes inclinados formando un ángulo de 30° con la horizontal .

Una de las grandes ventajas del dibujo isométrico es que se puede realizar el dibujo de cualquier modelo sin utilizar ninguna escala especial, ya que las líneas paralelas a los ejes se toman en su verdadera magnitud. Así por ejemplo, el cubo cuando lo dibujamos en forma isométrica queda con todas sus aristas de igual medida.

La isometría es una de las formas de proyección utilizadas en dibujo técnico que tiene la ventaja de permitir la representación a escala, y la desventaja de no reflejar la disminución aparente de tamaño -proporcional a la distancia- que percibe el ojo humano.

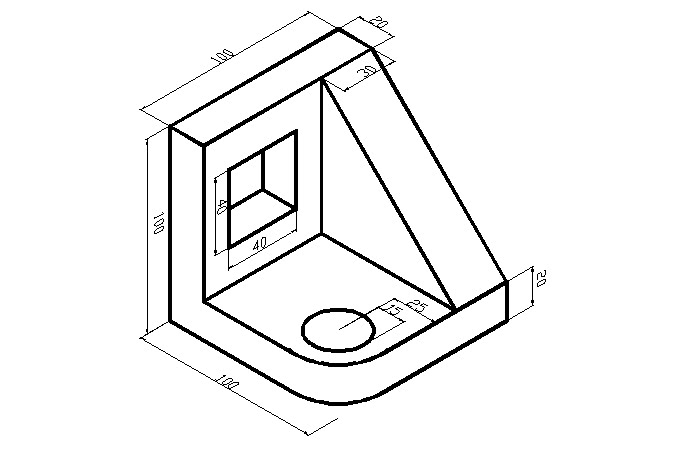

• Características

Un dibujo isométrico no es una perspectiva isométrica, ya que se realiza sin reducción alguna. Este, al igual que la perspectiva isométrica, nos revela las caras del sólido en los tres sectores de los ejes, con la misma amplitud.

 EJES UTILIZADOS EN EL DIBUJO ISOMÉTRICO

 La base del dibujo isométrico es un sistema de tres ejes que se llaman "ejes isométricos" que representan a las tres aristas de un cubo, que forman entre sí ángulos de 120°.

LÍNEAS ISOMÉTRICAS Son aquellas líneas que son paralelas a cualquiera de los tres ejes isométricos.

LÍNEAS NO ISOMÉTRICAS

Son aquellas líneas inclinadas sobre las cuales no se pueden medir distancias verdaderas; estas líneas cuando se encuentran presente en un dibujo isométrico no se hallan ni a lo largo de los ejes ni son paralelas a los mismos.

Además las líneas no isométricas se dibujan tomando como puntos de referencia otros puntos pertenecientes a líneas isométricas.

• Uso y
  Aplicación

En el diseño y el dibujo técnico:

En diseño industrial se representa una pieza desde diferentes puntos de vista, perpendicular a los ejes coordenados naturales. Una pieza con movimiento mecánico presenta en general formas con ejes de simetría o caras planas. Tales ejes, o las aristas de las caras, permiten definir una proyección ortogonal.

Se puede fácilmente dibujar una perspectiva isométrica de la pieza a partir de tales vistas, lo que permite mejorar la comprensión de la forma del objeto.

En arquitectura:

Eugene Viollet-le-Duc utilizó este sistema en muchos dibujos de sus edificios, evitando acentuar la importancia de unos volúmenes sobre otros e independizándose del punto de vista del observador

En videojuegos:

Cierto número de videojuegos pone en acción a sus personajes utilizando un punto de vista en perspectiva isométrica, o mejor dicho, en la jerga usual, en "perspectiva 3/4". Desde un ángulo práctico, ello permite desplazar los elementos gráficos sin modificar el tamaño, limitación inevitable para ordenadores con baja capacidad gráfica. El progresivo incremento en las capacidades gráficas de los ordenadores ha posibilitado el uso cada vez más generalizado de sistemas de proyección más realistas, basados en la perspectiva naturalmente percibida por el ojo humano: la perspectiva cónica.

Aspectos matemáticos:

Siendo la perspectiva isométrica una proyección geométrica sobre un plano según un eje perpendicular al mismo, sus características y relaciones pueden ser calculadas analíticamente mediante la trigonometría. Factor de reducción sobre los ejes .Considerando la arista de un cubo que va desde el origen al punto (0,0,1), si su intersección con el plano de proyección define un ángulo α, la proyección tendrá una longitud equivalente al coseno de α. Transformación de coordenadas. La transformación de coordenadas cartesianas se utiliza para calcular las vistas a partir de las coordenadas de los puntos, por ejemplo en el caso de un juego de video, o de simulación 3D. Suponiendo un espacio provisto de una base ortonormal directa. La proyección Pse realiza según el vector de componentes (1,1,1), es decir el vector , según el plano representado por ese mismo vector.

• Ejemplo Practico

Los dibujos isométricos son muy comunes en el área de dibujo, estos suelen pedirse en un plano casi de manera obligatoria como vista alternativa y ni que decir en la representación de tuberías y líneas. Es por eso que aquí veremos cómo realizar un dibujo isométrico de forma practica para que puedas realizarlos sin ningun problema.

1. 1. Lo primero que hay que hacer es cambiar las propiedades del puntero y eso lo hacemos dando Clic Derecho en la barra de estado del dibujo y seleccionarSettings (Ver Figura 1).



      Figura 1
   2. Inmediatamente se abrirá la ventana de Drafting Settings en el cual tendremos que posicionarnos en la pestaña de Snap and Grid y en el área de Snap Type seleccionaremos Isometric Snap y damos clic en OK (Ver Figura 2).



      Figura 2
   3. Ahora ya tenemos el puntero listo para trabajar en isométrico (Ver Figura 3). A partir de aquí podemos dibujar cualquier objeto en isométrico apoyándonos con elORTHO (F8).



      Figura 3
   4. A continuación procederé a dibujar un cubo con una poli línea en cuadro tal y como se observa en la figura 4 y luego procederé a cambiar los ejes del puntero (Isoplanes) para formar la parte frontal de un cubo con el botón F5, trazare la poli línea para cerrar la cara (Ver Figura 5).



      Figura 4



      Figura 5
   5. Del mismo modo cambiare una vez más el isoplane (F5) para completar el cubo (Ver Figura 6) y así tener nuestra primera figura.



      Figura 6
   6. hora procederemos a realizar un cilindro con un Ellipse marcando centro y fin (Ver Figura 7).



      Figura 7
   7. Después de seleccionar Ellipse seleccionamos Isocircle (Ver Figura 8) y especificamos el centro y el radio del elipse.



      Figura 8
   8. Ya con el Ellipse hecho procederemos a dibujar dos líneas en los cuadrantes del isocirculo que dibujamos (Ver Figura 9). Y por ultimo solo copiamos el primer isocirculo dibujado y lo pegamos en la parte superior al final de las líneas recortando el isocirculo inferior a partir de las líneas(Ver Figura 10).



      Figura 9



      Figura 10
   9. Ahora procederemos a realizar una pirámide, comenzaremos dibujando un cuadro tal y como aparece en la figura 11.



      Figura 11
   10. Enseguida tendremos que posicionarnos en el centro del cuadro dibujando una línea al centro y de ahí cambiando el isoplane (F5) dibujaremos una línea hacia arriba (punta de la pirámide) tal y como lo muestra la figura 12.



       Figura 12
   11. Paso seguido procederemos a unir cada lado del cuadro a la punta de la pirámide tal y como se muestra en la figura 13.



       Figura 13
   12. Por ultimo borramos las líneas que dibujamos al centro del cuadro, la que utilizamos como línea de altura (punta de la pirámide) y recortamos el cuadro base que dibujamos primero para que quede tal y como aparece en la figura 14.



       Figura 14

Con estos pasos podrás comenzar a dibujar en forma isométrica en AutoCAD y realizar tus dibujos de manera sencilla. Es importante decir que las medidas que les des a los objetos isométricos juegan un papel fundamental en el dibujo ya que mientras más reales sean las medidas mejor será el dibujo de la pieza u objeto. En la parte de abajo esta un video tutorial en el cual puedes ver el procedmiento paso a paso. Si tienes algún comentario puedes dejarlo aquí con toda confianza…Hasta la próxima.
